1030nm 200mW 100kHz DFB Butterfly laserdiodi

1030nm 200mW 100KHz DFB Butterfly Laser Diode on suuritehoinen, kapea viivaleveys DFB butterfly laserdiodi, jota käytetään laajasti kuitulaserien siemenlähteenä tai tarkkoihin spektrimittauksiin.

Lähetä kysely

Tuotteen Kuvaus

1. Yhteenveto:

1030nm 200mW 100KHz DFB Butterfly Laser Diode on suuritehoinen, kapea viivaleveys DFB-perhoslaserdiodi, jota käytetään laajasti kuitulaserien siemenlähteenä tai tarkkoihin spektrimittauksiin.

2. Ominaisuudet:

• 200mW Korkea lähtöteho;

• Alle 100 kHz kapea viivanleveys;

• PM-kuitu Yli 18 dB High PER;

• 14 PIN-koodin perhospaketti;

• Sisäinen lämpösähköinen lämpöpumppu ja monitorin fotodiodi;

• Kentällä todistettu korkea luotettavuus.

Luotettavuus:Telcordia GR-468. RoHS

3. Sovellukset:

• Siemenlähde lasereille;

• spektroskopia;

• Optinen tunnistus.

4. Absoluuttiset enimmäisarvot

Parametri	Symboli	Min.	Max.	Yksikkö
LD Käänteinen virta	IR	-	2	V
LD Eteenpäin virta	JOS	-	500	mA
MPD Käänteinen jännite	VMPD	-	20	V
Termosähköisen jäähdyttimen jännite	VTEC	-	4.8	V
Termosähköinen jäähdytinvirta	ITEC	-	2.5	A
Käyttökotelon lämpötila	TC	-45	70	℃
Varastointilämpötila	TSTG	-40	85	℃
Varastointikosteus	-	5	85	%RH
Sähköstaattinen purkaus (ESD)	VESD	-	500	V
Lyijyn juotoslämpötila	STEMP	-	260	℃
Johtava juotosaika	STIME		10	sek

5. Sähköoptiset ominaisuudet (25 ℃ laserin lämpötila):

Parametri	Symboli	Kunto	Min.	Typ.	Max.	Yksikkö
Keskiaallonpituus	λc	TL= 15～35℃ CW	1028	1030	1032	nm
Optinen lähtöteho	PO	TL = 25 ℃	-	200	-	mW
Kynnysvirta	ITH	TL = 25 ℃	-	45	70	mA
Käyttöjännite	VOP	POP= 200mW (CW)	-	-	2.5	V
Käyttövirta	Iop	POP= 200mW (CW)	-	300	500	mA
Viivanleveyden leveys	Δλ	-	-	30	100	KHz
Sivutilan vaimennussuhde	SMSR	-	-	40	-	dB
Polarisaation ekstinktiosuhde	ER	-	18	-	-	dB
Temp. aallonpituuskerroin	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-vastettavuus	IMON/POP	@-5V esijännite	1	-	30	μA/mW
Termistorin vastus	RTH	-	9.5	10	10.5	KΩ

6. Optisen kuidun tekniset tiedot:

Parametrit	Kuvaus
Kuitutyyppi	PM980
Pigtail-tyyppinen	900μm löysä putki
Pigtail-pituus	1,2±0,1 m
Liittimen tyyppi	FC/APC

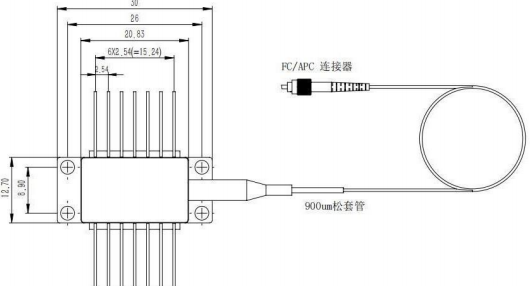

7. Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö:mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tyyppi 2

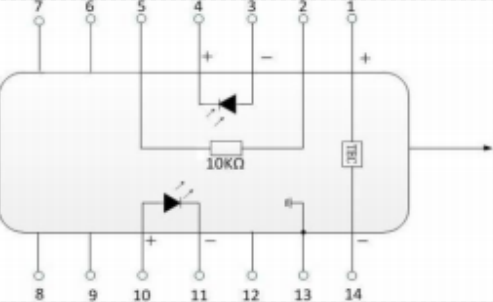

PIN-koodi	Kuvaus	PIN-koodi	Kuvaus
1	TEC(+)	14	TEC(-)
2	Termistori	13	Case Ground
3	PD-näytön anodi (-)	12	NC
4	PD-monitorin katodi (+)	11	Laserkatodi (-)
5	Termistori	10	Laseranodi (+)
6	NC	9	NC
7	NC	8	NC
