1064nm 200mW DFB Butterfly -laserdiodi

1064nm 200mW DFB Butterfly Laser Diode on kapealinjainen laser, jonka viivanleveys on 100kHz ja lähtöteho jopa 200mW, jota käytetään laajalti kuitulaser-siemenlähteissä ja lidarissa.

Lähetä kysely

Tuotteen Kuvaus

1064 nm 200 mW DFB Butterfly Laser Diode on kapealinjainen laser, jonka viivanleveys on 100 kHz ja lähtöteho jopa 200 mW, jota käytetään laajalti kuitulaser-siemenlähteissä ja lidarissa.

1064nm 200mW DFB Butterfly -laserdiodiominaisuudet

200mW Suuri lähtöteho;

Kentällä todistettu korkea luotettavuus;

Hi1060 SM tai PM980-HP kuitupaidat;

14PIN Butterfly-paketti;

Sisäinen lämpösähköinen lämpöpumppu ja monitorivalodiodi;

Luotettavuus:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly -laserdiodisovellukset:

Siemenlähde lasereita varten;

Spektroskopia;

Optinen tunnistus.

Absoluuttiset enimmäisarvosanat

Parametri	Symboli	Min.	Max.	Yksikkö
Suurin käyttöjännite	V	-	2.5	V
Suurin käyttövirta	I	-	500	mA
MPD Käänteinen jännite	VMPD	-	20	V
Termosähköisen jäähdyttimen jännite	VTEC	-	4.8	V
Termosähköinen jäähdytinvirta	ITEC	-	1.8	A
Käyttökotelon lämpötila	TC	-20	60	℃
Varastointilämpötila	TSTG	-40	85	℃
Varastointikosteus	-	5	85	%RH
Sähköstaattinen purkaus (ESD)	VESD	-	500	V
Lyijyn juotoslämpötila	STEMP	-	260	℃
Johtava juotosaika	STIME		10	sek

Sähköoptiset ominaisuudet (25 ℃ laserin lämpötila):

Parametri	Symboli	Kunto	Min.	Typ.	Max.	Yksikkö
Keskiaallonpituus	λc	TL=15～35℃ CW	1062	1064	1066	nm
Optinen lähtöteho	PO	TL = 25 ℃	-	200	-	mW
Kynnysvirta	ITH	TL = 25 ℃	-	45	70	mA
Käyttöjännite	VOP	IOP = 200 mA (CW)	-	-	2.5	V
Käyttövirta	Iop	IOP = 200 mA (CW)	-	300	500	mA
-3dB Spektrileveys	Δλ	-	-	0.03	-	nm

Sivutilan vaimennussuhde	SMSR	-	-	40	-	dB
Polarisaation ekstinktiosuhde	ER	-	18	-	-	dB
Temp. aallonpituuskerroin	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-vastettavuus	IMON/POP	@-5V esijännite	1	-	30	μA/mW
Termistorin vastus	RTH	-	9.5	10	10.5	KΩ

Optisen kuidun tekniset tiedot:

Parametrit	Kuvaus
Kuitutyyppi	Hi1060 tai PM980
Pigtail-tyyppinen	900μm löysä putki
Pigtail-pituus	1,0±0,1 m
Liittimen tyyppi	FC/APC

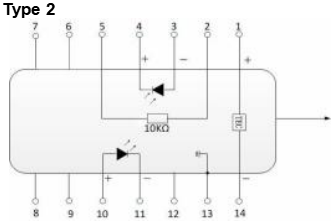

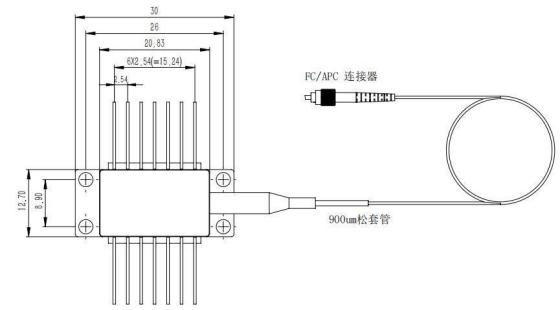

Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm):

PIN-koodi	Kuvaus	PIN-koodi	Kuvaus
1	TEC(+)	14	TEC(-)
2	Termistori	13	Case Ground
3	PD-näytön anodi (-)	12	NC
4	PD-monitorin katodi (+)	11	Laserkatodi (-)
5	Termistori	10	Laseranodi (+)
6	NC	9	NC
7	NC	8	NC

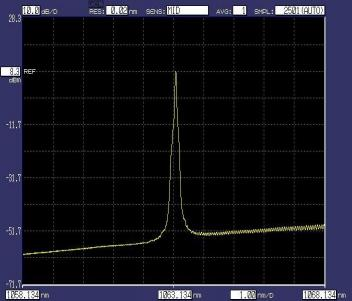

Tyypillinen optinen spektri

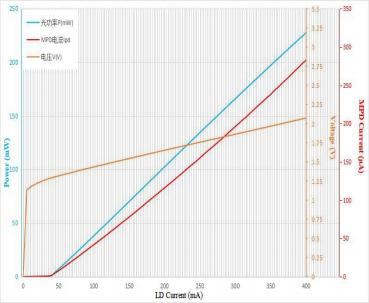

Spektri (Pop=200mW, 25℃) Valo-virta-jännitekäyrät (25℃)

Tilaustiedot:

BFLD	-XXXX	-X	XX	-XX	X
Laser tyyppi	Aallonpituus	Lähtöteho	Kuitutyyppi	Liitin	PIN-OUT
DFB	1064: 1064 nm	2H: 200 mW	SM: Hi1060PM: PM980	FA: FC/APCOmuu	NULL: 14PIN Type 2 mukautettu (10PIN)

Esimerkiksi: BFLD-1060-2HSM-FA (Tilaustiedot: 1064 nm DFB Butterfly -laserdiodi 200 mW lähtöteholla ja SM Hi1060 -kuitu FC/APC-liittimellä, PIN-OUT on tyyppi 2).
