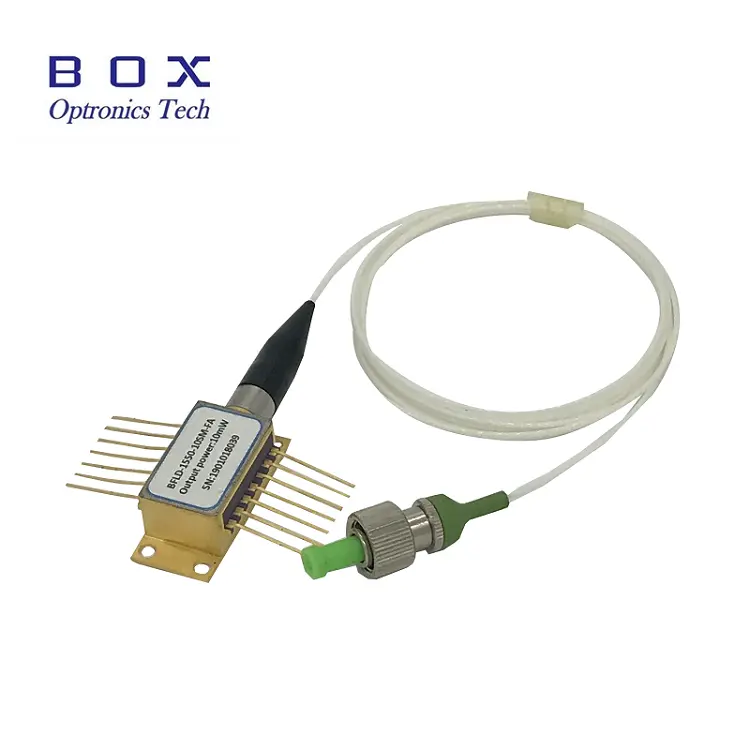

1532,68 nm:n 10 mW DFB-laserdiodi C2H2-asetyleenitunnistusmoduulille on kustannustehokas, erittäin koherentti laserdiodi. DFB-laserdiodisiru on pakattu alan standardinmukaiseen hermeettisesti suljettuun 14PIN-perhospakkaukseen, jossa on TEC, isolaattori ja sisäänrakennettu PD.
1532,68 nm:n 10 mW DFB-laserdiodi C2h2-asetyleenitunnistusmoduulille on kustannustehokas, erittäin koherentti laserdiodi. DFB-laserdiodisiru on pakattu alan standardinmukaiseen hermeettisesti suljettuun 14PIN-perhospakkaukseen, jossa on TEC, isolaattori ja sisäänrakennettu PD.
Tehokas, monikvanttikuoppa (MQW) hajautettu palaute (DFB) laser;
Teollisuuden standardi 14PIN-perhonen paketti;
Sisäänrakennettu TEC ja optinen eristin.
Kuituoptiset anturit;
Asetyleenin tunnistaminen;
Laserlähteet.
| Parametri | Symboli | Kunto | Min. | Typ. | Max. | Yksikkö |
| Keskiaallonpituus | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optinen lähtöteho | PO | - | 10 | - | - | mW |
| Kynnysvirta | ITH | - | - | - | 20 | mA |
| Käyttövirta | IOP | PO = 10 mW (CW) | - | - | 100 | mA |
| Spektrin viivanleveys | LW | - | - | 10 | MHz | |
| Laser eteenpäin jännite | VF | CW lähtöteho 10mW | - | - | 2.5 | V |
| Valvo pimeää virtaa | ID | - | - | - | 0.2 | uA |
| Sivutilan vaimennussuhde | SMSR | CW | 35 | 40 | - | V |
| Optinen eristys | - | 30 | - | - | dB | |
| Termistorin vastus | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC-virta | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC-jännite | VTEC | TL = 25 ℃, TC = 70 ℃ | -2.5 | - | 3.5 | V |
| Aallonpituuden lämpötilakerroin | Δλ/ΔT | TEC lämpötila 15 ℃ - 35 ℃ | - | 0.09 | - | nm/℃ |
| Aallonpituuden virtakerroin | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

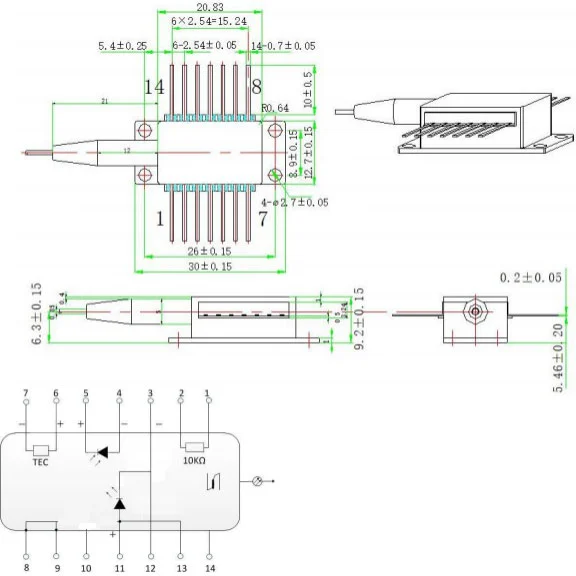

| PIN-koodi | Kuvaus | PIN-koodi | Kuvaus |
| 1 | Termistori | 14 | NC |
| 2 | Termistori | 13 | Laser-anodi (+) |
| 3 | LD katodi (-) | 12 | Laserkatodi (-) |
| 4 | PD-anodi (+) | 11 | Laser-anodi (+) |
| 5 | PD-katodi (-) | 10 | NC |
| 6 | TEC(+) | 9 | Case Ground |
| 7 | TEC(- ) | 8 | Case Ground |

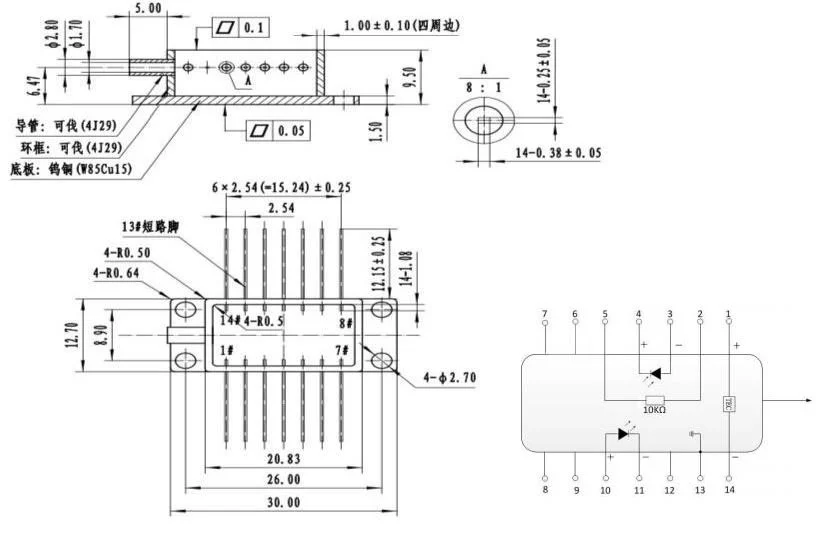

| PIN-koodi | Kuvaus | PIN-koodi | Kuvaus |
| 1 | TEC(+) | 14 | TEC(- ) |
| 2 | Termistori | 13 | Case Ground |
| 3 | PD-näytön anodi (-) | 12 | NC |
| 4 | PD-monitorin katodi (+) | 11 | Laserkatodi (-) |
| 5 | Termistori | 10 | Laseranodi (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Kaikki tuotteet on testattu ennen lähettämistä;
Kaikilla tuotteilla on 1-3 vuoden takuu. (Laatutakuun alkamisen jälkeen veloitetaan asianmukainen huoltopalvelumaksu.)
Arvostamme liiketoimintaasi ja tarjoamme välittömän 7 päivän palautusoikeuden. (7 päivää tavaroiden vastaanottamisen jälkeen);
Jos myymälästämme ostamasi tuotteet eivät ole täydellistä laatua, eli ne eivät toimi sähköisesti valmistajan ohjeiden mukaan, palauta ne meille vaihtoa tai hyvitystä varten.
Jos tuotteet ovat viallisia, ilmoita meille 3 päivän kuluessa toimituksesta;
Kaikki tuotteet on palautettava alkuperäisessä kunnossaan, jotta ne ovat oikeutettuja hyvitykseen tai vaihtoon;
Ostaja vastaa kaikista toimituskuluista.
K: Onko sinulla muita aallonpituuksia saatavilla?
V: Voimme tarjota C- tai L-kaistan aallonpituuden.
K: Voiko se tehdä enemmän teholla?
V: Yksi 20mW on valinnainen.
