980nm Pump -laser käyttää tasomaisen rakennetta siru -alakorjauksella. Suuritehoinen siru on hermeettisesti suljettu epoksivapaan ja flux-vapaaseen 14-nastaiseen perhonen pakkaukseen ja varustettu termistorilla, termoelektrisellä jäähdyttimellä ja tarkkailu diodilla. 980 nm: n pumpun laser käyttää FBG: n stabilointia päästöaaltonpituuden "lukitsemiseen". Se tarjoaa meluttoman kapean kaistan spektrin, jopa lämpötilan, käyttövirran ja optisen palautteen muutokset. Se on valonlähde kuituvahvistimelle, jota käytetään optisissa viestintäverkoissa. Optisten kuituvahvistimien päätyypit ovat EDFA ja FRA.

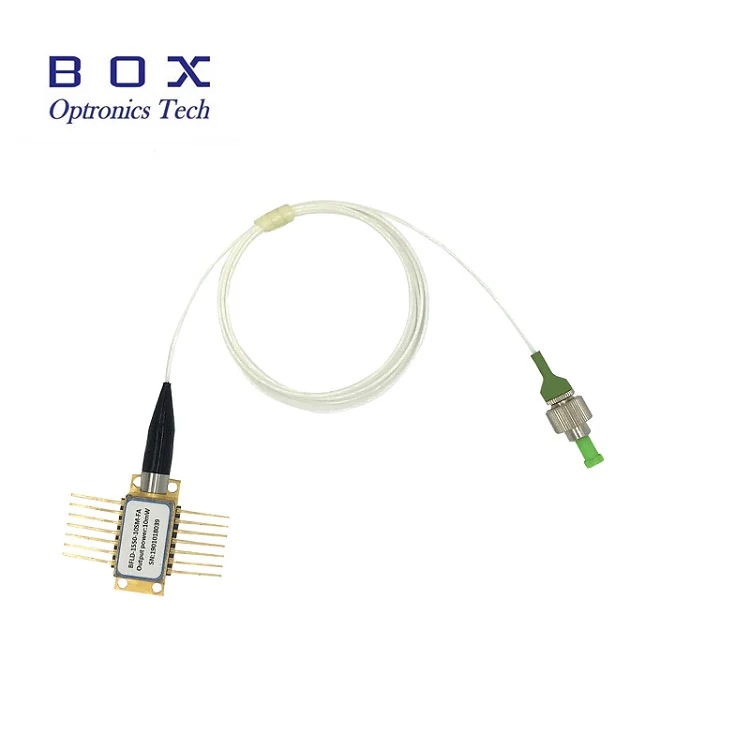

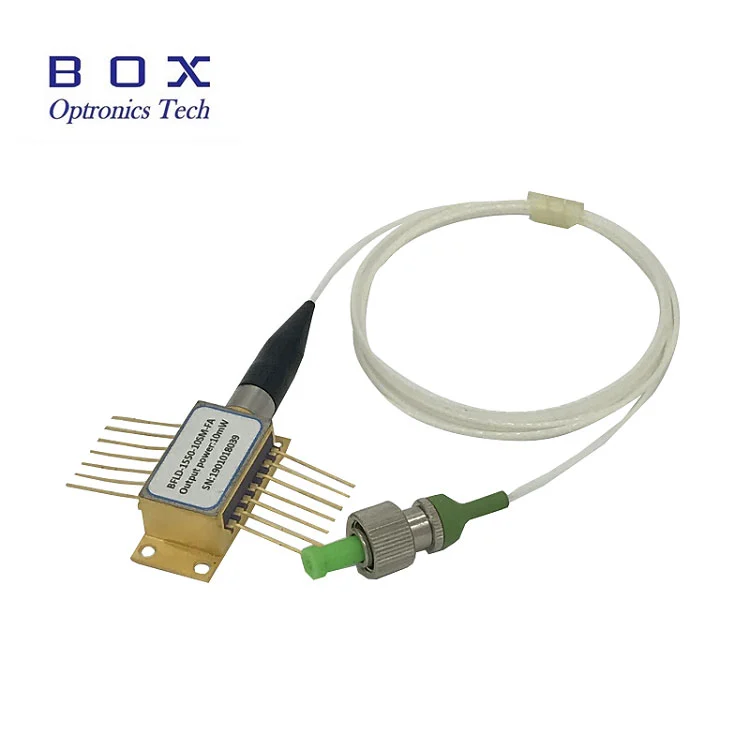

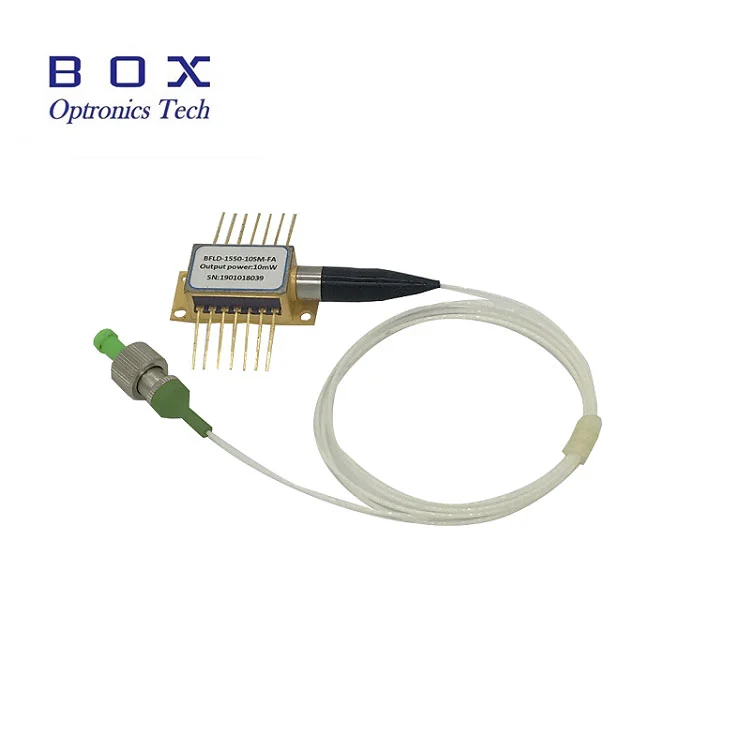

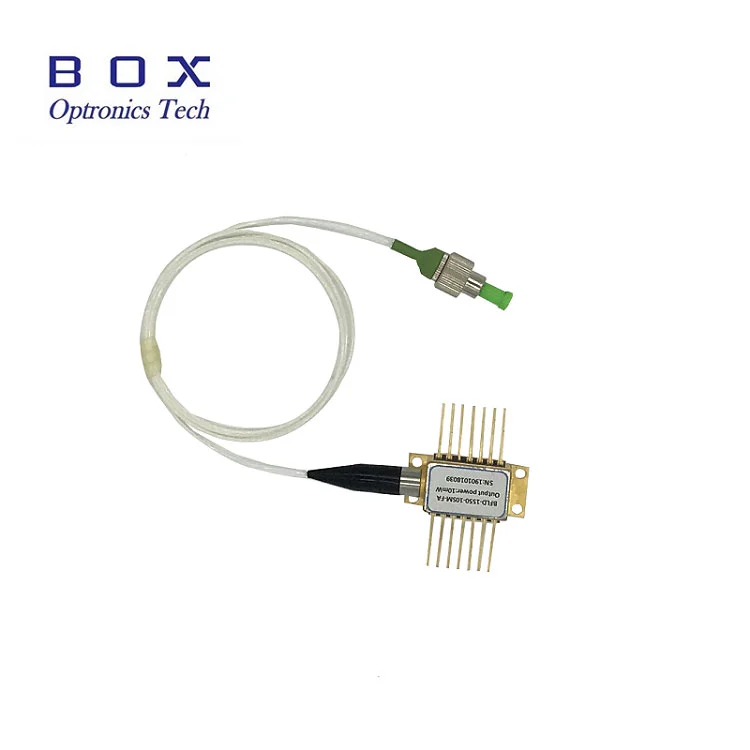

976nm 700MW Pump Laser Diodin ritilää sijaitsee HI1060 -kuitupigtailissa aallonpituuden stabiloimiseksi. Tämä 14 -pin BTF -laseridiodi on saatavana, kun otetaan huomioon ilmainen lähtöteho, jopa 700 MW. Suurin LD -eteenpäinvirta on <1200 mA. Sen pigtail voi olla 900UM: n löysällä putkella tai vain paljaat kuituja.
● Kink-vapaa käyttövoima jopa 700 MW: iin;

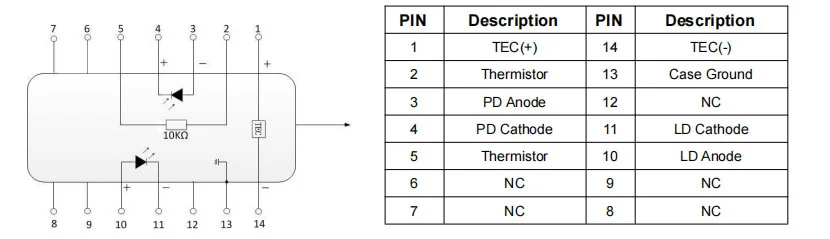

● Epoksiton ja flux-vapaa 14-nastainen perhonen pakkaus SM-kuitulla;
● Fiber Bragg Rititysvakautus;
● Aallonpituuden valinta saatavana;
● Integroidut termoelektriset jäähdyttimet, termistori ja tarkkailu diodi.
● Tiheä aallonpituusjakautumis (DWDM) Erbium -seostetut kuituvahvistimet (EDFA);
● Vähentynyt pumpun laskenta EDFA-arkkitehtuurit;
● Erittäin pitkän matkan kaapelitelevisio (CATV) -runkot ja erittäin korkea solmun määrän jakauma.
| Parametri | Symboli | Min. | Typ. | Enintään | Yksikkö | Muistiinpanot |
| LD -kynnysvirta | Ith | - | 60 | 100 | mehu | CW |
| Lähtöteho | Pf | - | - | 700 | MW | If (bol) <1000mA |
| LD -eteenpäinvirta | JOS | - | 1100 | 1200 | mehu | Pf = nimellisvoima |
| Free Power | Pinkki | 450 | - | - | MW | > = 1,2*arvioitu teho |
| Kink Free Virta | Ikink | > = 1,2*if (bol) | mehu | [1] | ||
| LD -eteenpäinjännite | VF | - | - | 2.5 | V | Pf = nimellisvoima |
| Keskipitkän aallonpituus | LC | 973 | 974 | 975 | nm | Huippu, pf = nimellisteho |
| LC | 975 | 976 | 977 | |||
| Huippuaallonpituuden kääntö | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG Temp. |
| Spektrin leveys | △ λ | - | - | 1 | nm | Rms@-13db |
| Spektrin vakaus | -0.5 | - | 0.5 | nm | Pf = nimellisteho, t = 60s | |
| Seurata reaktiivisuutta | ROKOTUS | - | 8 | 20 | oli / MW | Vpd = 5v, pf = nimellisteho |
| Seuraa vasteen vakautta | - | - | 20% | - | @All -käyttölämpötila | |
| Seuraa pimeää virtaa | Henkilöllisyystodistus | - | - | 50 | naa | VPD = 5 V |
| TEC -virta | ITEC | - | - | 2 | A | Tcase = 75 ℃ |
| TEC -jännite | VTEC | - | - | 3.5 | V | Tcase = 75 ℃ |
| TEC: n modualinen virrankulutus | P | - | - | 5 | W | Tcase = 75 ℃ |
| Tehonvakaus> 20MW 10-20MW 3,5-10MW |
- | - | - |
0.2 0.5 1 |
db | Huippu-huippuun, t = 60s, DC-50 kHz: n näytteenotto, TC = 25 ℃ |
| Seurantavirhe | Se | -0.5 | - | 0.5 | db | Tc = -5 ~ 75 ℃, viitattu [2] |
| Termistoriresistenssi | Rth | 9.5 | 10 | 10.5 | Kohmi | TSTG = 25 ℃ |
| Termistori b vakio | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Kaikki tuotteet on testattu ennen lähettämistä;
Kaikilla tuotteilla on 1-3 vuoden takuu (sen jälkeen kun laatutakuuaika alkoi periä asianmukaista huoltopalvelumaksua.)
Arvostamme yritystäsi ja tarjoamme välittömän 7 päivän palautuspolitiikan. (7 päivää tavaroiden vastaanottamisen jälkeen);
Jos myymälästämme ostamasi tavarat eivät ole täydellisiä laatuja, eli ne eivät työskentele sähköisesti valmistajien eritelmissä, palauta ne vain meille korvaamiseksi tai palauttamiseksi;
Jos tuotteet ovat viallisia, ilmoita meille 3 päivän kuluessa toimituksesta;
Kaikki esineet on palautettava alkuperäisessä kunnossaan hyvityksen tai korvaamisen saamiseksi;
Ostaja on vastuussa kaikista aiheutuvista toimituskustannuksista.
K: Mitä liitintyyppiä voin valita?
A: FC/ APC; SC/ APC; Ilman liitintä ...
K: Onko löysä putki saatavilla?
V: Box Optronics voi tarjota 900UM: n löysän putken pigtailikuidun suojaamiseksi.
