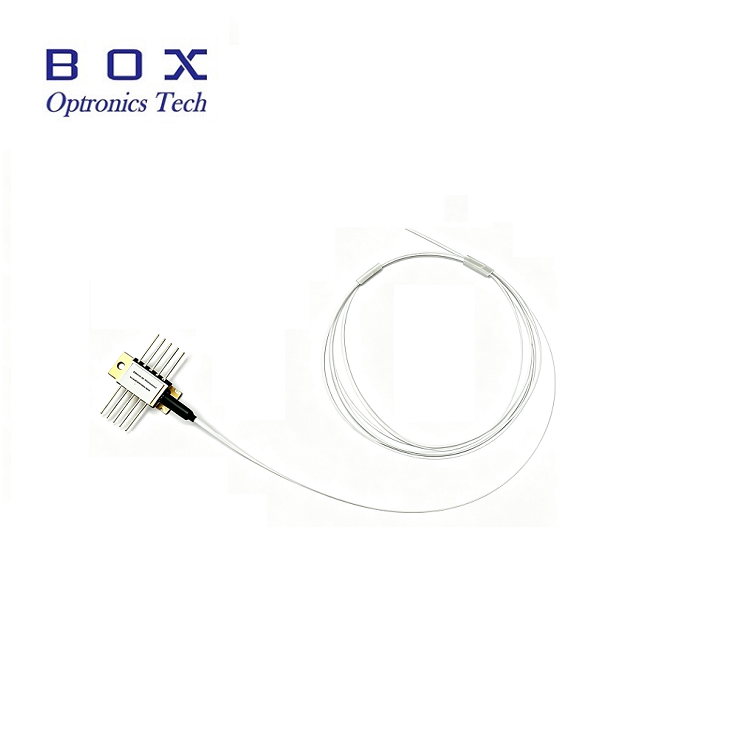

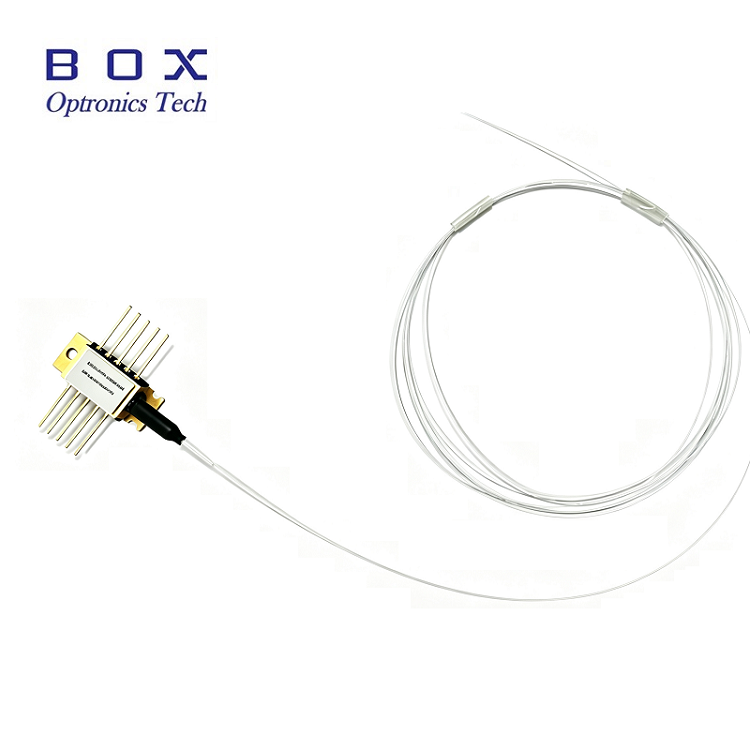

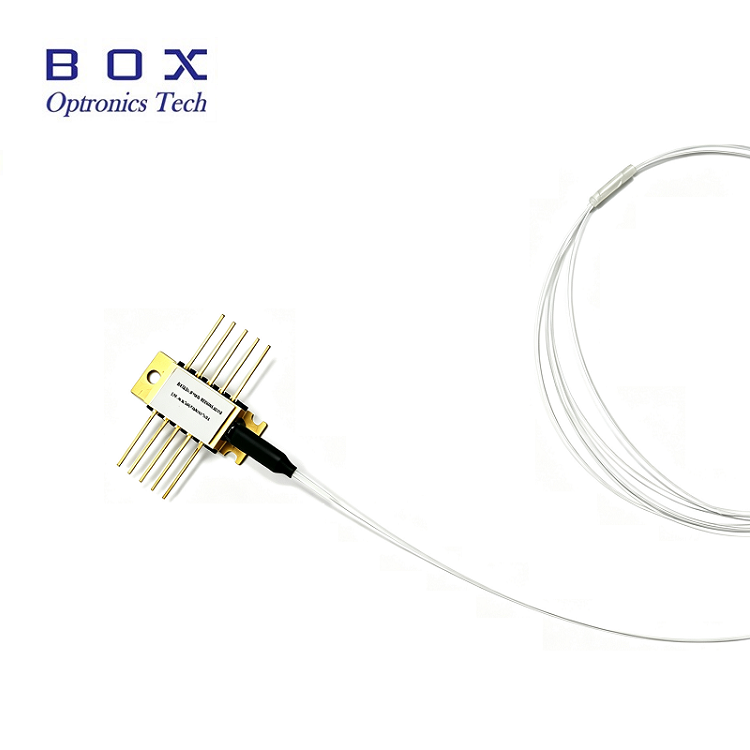

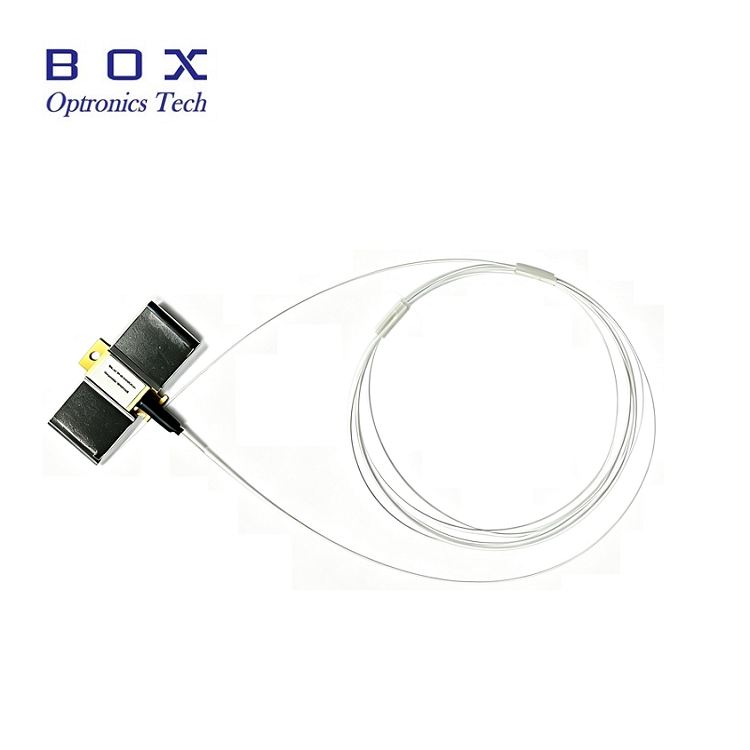

980nm 10pin miniperhosjäähdytteinen pumppu laserdiodimoduuli

Tutustu Box Optronicsin 980 nm:n 10-pinnisen miniperhosjäähdytteisen pumppulaserdiodimoduulin vertaansa vailla olevaan suorituskykyyn – paras ratkaisusi suuritehoiseen, aallonpituusvakaaseen pumppaukseen DWDM EDFA- ja pitkän matkan CATV-järjestelmissä. Tämä hermeettisesti suljettu moduuli on suunniteltu edistyneellä FBG-stabiloinnilla, ja se lukitsee päästöt tarkasti 974 nm:ssä tai 976 nm:ssä, ja se tuottaa mutkattoman tehon jopa 600 mW jopa vaihtelevissa lämpötiloissa ja käyttövirrassa. Sen integroitu TEC, termistori ja monitoridiodi takaavat poikkeuksellisen seurantavirheen ja tehon vakauden, kun taas epoksivapaa 10-pinninen perhospaketti SM/PM-kuidun kanssa takaa luotettavan ja meluttoman toiminnan. Tämä moduuli on suunniteltu järjestelmäintegraattoreille ja verkkoinsinööreille, jotka vaativat tinkimätöntä spektrin hallintaa ja korkeimpia käytettävissä olevia tehoja. Tämä moduuli pienentää pumppujen määrää, vähentää jäähdytyksen monimutkaisuutta ja pidentää vahvistimen käyttöikää. Trust Box Optronics Telcordia GR-468 -yhteensopivuuteen ja räätälöity aallonpituusvalinta – koska jokainen milliwatti on tärkeä seuraavan sukupolven optisissa verkoissasi. Tilaa nyt kohottaaksesi infrastruktuuriasi todistetulla, kenttävalmis pumppaustekniikalla, joka tarjoaa tasaisen suorituskyvyn -20 °C:sta 75 °C:seen.

Lähetä kysely

Tuotteen Kuvaus

1. Tuotteen kuvaus:

980 nm:n 10-pinninen miniperhosjäähdytteinen pumppulaserdiodimoduuli on suljettu hermeettisesti epoksivapaassa ja vuotovapaassa 10-nastaisessa perhospakkauksessa, ja siinä on sisäänrakennettu termistori, lämpösähköinen jäähdytin ja näyttödiodi.

980 nm:n 10-pinninen miniperhosjäähdytteinen pumppulaserdiodimoduuli käyttää FBG-stabilointia ”lukitsemaan” emission aallonpituuden. Se tarjoaa kohinattoman kapeakaistaisen spektrin jopa lämpötilan, käyttövirran ja optisen takaisinkytkennän muuttuessa. Aallonpituuden valinta on käytettävissä sovelluksissa, jotka vaativat korkeimman suorituskyvyn taajuuksien ohjauksessa korkeimmalla käytettävissä olevalla teholla. Tämä moduuli täyttää Telcord ia GR-468-CORE -vaatimukset.

2. Tuotteen ominaisuudet:

Taittumaton käyttöteho 400mW tai 600mW;

10-PIN-perhospaketti SM Hi1060- tai PM980-kuidulla;

Fiber Bragg -ritilän stabilointi, aallonpituusvaihtoehto saatavilla;

Integroitu lämpösähköinen jäähdytin, termistori ja monitoridiodi.

3. Sovellukset:

Tiheä aallonpituusjakoinen multipleksointi (DWDM) erbium-seostetut kuituvahvistimet (EDFA);

Pienempi pumppumäärä EDFA-arkkitehtuurit;

Erittäin pitkän matkan kaapelitelevisio (CATV) rungot ja erittäin korkea solmumäärän jakelu.

4. Absoluuttiset enimmäisarvosanat:

Parametri	Symboli	Min.	Typ.	Max.	Yksikkö	Huomautuksia
Käyttökotelon lämpötila	TCASE	-20	-	75	℃	-
Varastointilämpötila	TSTG	-40	-	85	℃	2000 tuntia
LD Eteenpäin virta	JOS	-	-	1100	mA	-
LD Käänteinen virta	IR	-	-	10	uA	-
LD Käänteinen jännite	VR	-	-	2	V	-
PD Eteenpäin virta	IPD	-	-	-10	mA	-
PD Käänteinen jännite	VPD	-	-	20	V	-
TEC-virta	ITEC	-	-	2	A	-
TEC-jännite	VTEC	-	-	3.0	V	-
Kuidun taivutussäde	-	30	-	-	mm	-
Suhteellinen kosteus	RH	0	-	95 %	-	Kondensoitumaton
Lyijyjuottoaika	-	-	-	10	Toinen	260℃
Kuitujen aksiaalinen vetovoima	-	-	-	5	N	-
Kuitupuolen vetovoima	-	-	-	2.5	N	-

5. Sähköoptiset ominaisuudet (25 ℃ laserin lämpötila):

Parametrit	Symboli	Min.	Typ.	Max.	Yksikkö	Huomautuksia
LD Kynnysvirta	ITH		90	110	mA	CW
Lähtöteho	PF		400		mW	Jos(BOL)<900mA
Lähtöteho	PF		600		mW	Jos(BOL)<1000mA
LD Eteenpäin virta	JOS			1200	mA	PF = Nimellisteho
Kink vapaa teho	PKINK	700			mW	>= 1,2*nimellisteho
Kiinnitysvapaa virta	IKINK	>= 1,2*Jos(BOL)			mA	[1]
LD Eteenpäin jännite	VF			2.5	V	PF = Nimellisteho
Keskiaallonpituus	λC	973	974	975	nm	Peak,PF = Nimellisteho
Keskiaallonpituus	λC	975	976	977	nm	Peak,PF = Nimellisteho
Huippuaallonpituuden kääntyminen	△λp/△Tamb			0.02	nm/℃	T: FBG Temp.
Spektrin leveys	△λ			2	nm	RMS@-13dB
Spektrin vakaus		-0,5		0.5	nm	PF = nimellisteho, t = 60 s
Tarkkaile reagointikykyä	IM/PF		1	20	uA/mW	VPD=5V,PF=nimellisteho
Tarkkaile vasteen vakautta				20 %		@Kaikki käyttölämpötilat
Valvo pimeää virtaa	ID			50	nA	VPD = 5V
TEC-virta	ITEC			1.5	A	TCASE = 75 ℃
TEC-jännite	VTEC			3.0	V	TCASE = 75 ℃
TEC Modulaalinen virrankulutus	P			5	W	TCASE = 75 ℃
Tehon vakaus >20mW 10-20mW3.5-10mW				0.20.51	dB	Peak-to-peak, t = 60 s, DC - 50 kHz näytteenotto, TC = 25 ℃
Seurantavirhe	TE	-0,5		0.5	dB	TC=-5 ~ 75 ℃ ,viitattu [2]
Termistorin vastus	RTH	9.5	10	10.5	Kohm	TSTG = 25 ℃
Termistori B vakio	BTH		3900		k	TSTG = 25 ℃

Huomautuksia:

[1] Kink Current määritellään virraksi, jonka valon ja virran poikkeama (dL/dI) lineaarisesta sovituksesta on yli +/-50%, Pkink>= 1,2*nimellisteho,Ikink>=If(BOL)*1,2

[2] Seurantavirhe määritellään tietyssä kotelon lämpötilassa, se on kuitutehon muutos vakiovalvontavirralla suhteessa arvoon, joka mitataan tapauksessa 25 ℃.

6. Optisen kuidun tekniset tiedot:

Parametrit	Kuvaus
Kuitutyyppi	Hi1060 tai PM980 kuitu
Pigtail-tyyppinen	Paljas kuitu
Pigtail-pituus	2,0±0,2 m
Liittimen tyyppi	ilman

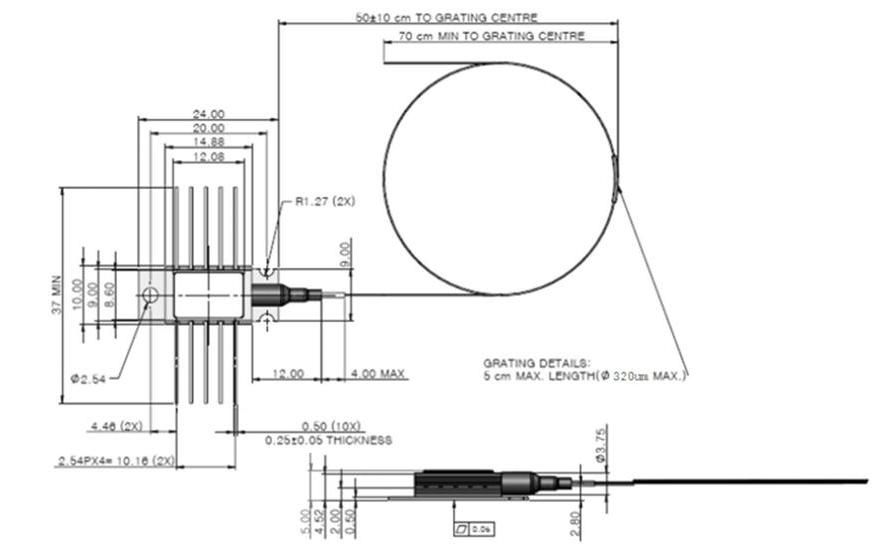

7. Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö:mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN-koodi	Kuvaus	PIN-koodi	Kuvaus
1	TEC(+)	10	TEC(-)
2	Termistori	9	Case Ground
3	PDAnode	8	NC
4	PD katodi	7	LD katodi
5	Termistori	6	LD anodi

8. Tilaustiedot:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Aallonpituus	Lähtöteho	Kuitutyyppi	Paketti	Liittimen tyyppi	Löysä putki
PumppuLaser	974: 974 nm 976: 976 nm	4H: 400mW 6H: 600mW	SM : Single modePM : Polarisaatiota ylläpitävä	-H: 10PINtyhjä: 14PIN	FA : FC/APCSA : SC/APCN0: Nolla	Nolla: Paljas kuitu 1: Löysä putki
