Kuituoptinen jakaja, joka tunnetaan myös nimellä optinen jakaja, on passiivinen optinen laite, jota käytetään FTTH-järjestelmissä (Fiber to the Home) jakamaan yksi valokuitusignaali kahdeksi tai useammaksi optiseksi lähtösignaaliksi ennalta määrätyn suhteen mukaisesti. Esimerkiksi 1x4 optinen jakaja jakaa optisen signaalin yhdestä kuidusta neljään kuituun tietyssä suhteessa. Toisin kuin WDM-järjestelmän aallonpituusjakomultiplekseri (WDM), joka erottaa eri aallonpituuksilla olevat optiset signaalit vastaaviksi aallonpituuksiksi, optinen jakaja jakaa koko optisen signaalin useille kanaville lähetystä varten.

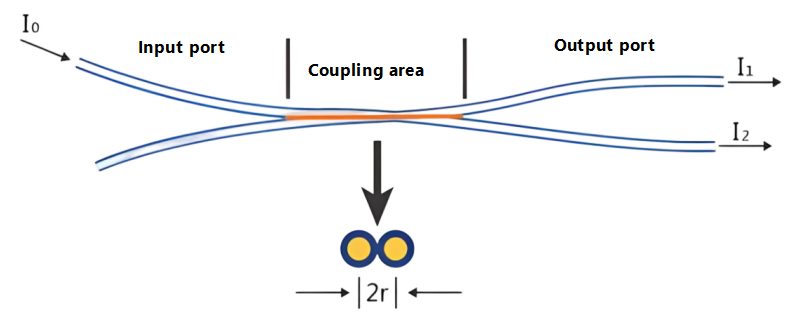

Lähetettäessä optisia signaaleja yksimuotokuidussa valon energia ei ole täysin keskittynyt kuidun ytimeen; pieni määrä etenee verhouksen läpi lähellä sydäntä. Toisin sanoen, jos kahden kuidun ytimet ovat riittävän lähellä, yhdessä kuidussa etenevän valon moodikenttä voi päästä toiseen, jolloin optinen signaali voi vahvistua molemmissa kuiduissa. Uusi allokaatio.
Optiset jakajat voidaan luokitella kahteen tyyppiin toimintaperiaatteensa mukaan: tasoaaltoputki (PLC) optinen jakaja ja sulatettu biconical kartiomainen (FBT) optinen jakaja; Portin konfiguraation mukaan ne voidaan luokitella X-tyypin (2x2) kytkimiin, Y-tyypin (1x2) kytkimiin, tähtiliittimiin (NxN, N>2), puuliittimiin (1xN, N>2) jne.; jakautumissuhteensa mukaan ne voidaan luokitella epätasaiseen halkaisuun ja tasaiseen halkaisuun; toinen luokitusmenetelmä perustuu yksimuotoiseen (1310nm) ja monimuotoiseen (850nm).

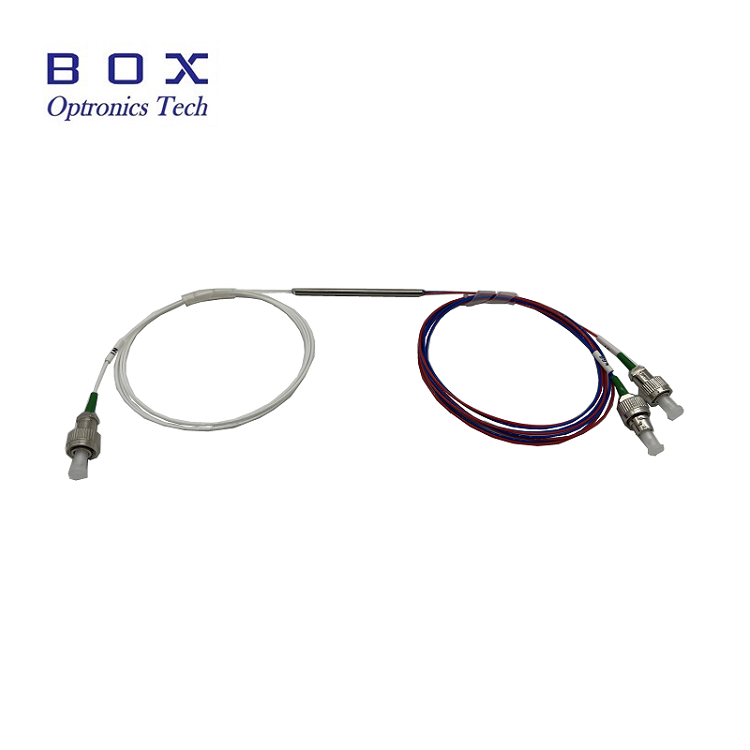

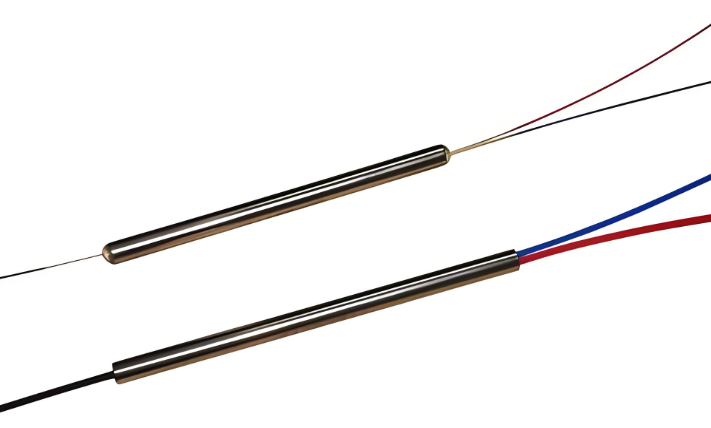

FBT optinen jakaja... Piiri on valmistettu perinteisellä kartiokytkentäprosessilla. Kaksi tai useampia optisia kuituja, joiden pinnoite on poistettu, niputetaan yhteen ja sulatetaan sitten korkeassa lämpötilassa suippenevassa koneessa samalla, kun niitä venytetään molemmille puolille. Jakosuhdetta seurataan reaaliajassa. Kun haluttu halkaisusuhde on saavutettu, sulatus- ja venytysprosessi päättyy. Toinen pää säilyttää yhden kuidun (loput leikataan pois) tulona, kun taas toinen pää toimii monilähtöliittimenä. Säätämällä kuidun kiertymiskulmaa ja venytyksen pituutta voidaan saada erilaisia halkaisusuhteita. Lopuksi kartiomainen osa kovetetaan liimalla kvartsialustalle ja työnnetään ruostumattomaan teräsputkeen.
PLC Plane Wave PLC (Planar Lightwave Circuit) -optiset jakajat ovat integroituja aaltoputkien optisia tehonjakelulaitteita, jotka perustuvat kvartsisubstraatteihin ja jotka on valmistettu käyttämällä puolijohdeprosesseja (fotolitografia, etsaus, kehitys jne.). PLC-jakajat jakavat optiset signaalit yhdestä optisesta kuidusta useiksi optisiksi kuiduiksi, jolloin optinen energia jakautuu tasaisesti. Optinen aaltoputkiryhmä sijaitsee sirun yläpinnalla integroimalla jakotoiminnon sirulle; sitten monikanavaiset kuituryhmät kytketään sisääntulo- ja lähtöpäihin sirun molemmissa päissä ja kapseloidaan.
FBT VS PLC FBT kartiohalkaisijoiden tärkeimmät edut ovat yksinkertainen raaka-aineen käyttö, suhteellisen alhaiset kustannukset sekä vähemmän vaativat laite- ja prosessivaatimukset. Jakosuhdetta voidaan seurata reaaliajassa tarpeen mukaan, mikä mahdollistaa epätasaisten jakajien valmistamisen. Haitat ovat: tällä hetkellä kypsällä kapenevalla tekniikalla voidaan tuottaa vain 1x4 halkaisijoita. Yli 1x4-kokoisissa laitteissa useita 1x2-yksiköitä liitetään yhteen ja pakataan sitten jakajakoteloon. FBT-jakajat tukevat vain kolmea aallonpituutta: 850 nm, 1310 nm ja 1550 nm, joten ne eivät ole yhteensopivia muiden aallonpituuksien kanssa.
PLC-jakajien tuoteominaisuudet ovat: häviö ei ole herkkä optiselle aallonpituudelle ja täyttää eri aallonpituuksien (1260-1650nm) lähetysvaatimukset; tasainen jako, jakaa signaalit tasapuolisesti käyttäjille; kompakti rakenne ja pieni koko; yksi yksikkö... Laitteessa on suuri määrä jakokanavia, jopa yli 64: korkeampi kanavakohtainen hinta, ja mitä enemmän kanavia, sitä merkittävämpi kustannusetu. Haittapuolena on sen korkeampi hinta verrattuna sulatettuihin kaksoiskartioisiin kartiomaisiin jakajiin, erityisesti matalakanavaisissa jakajissa.

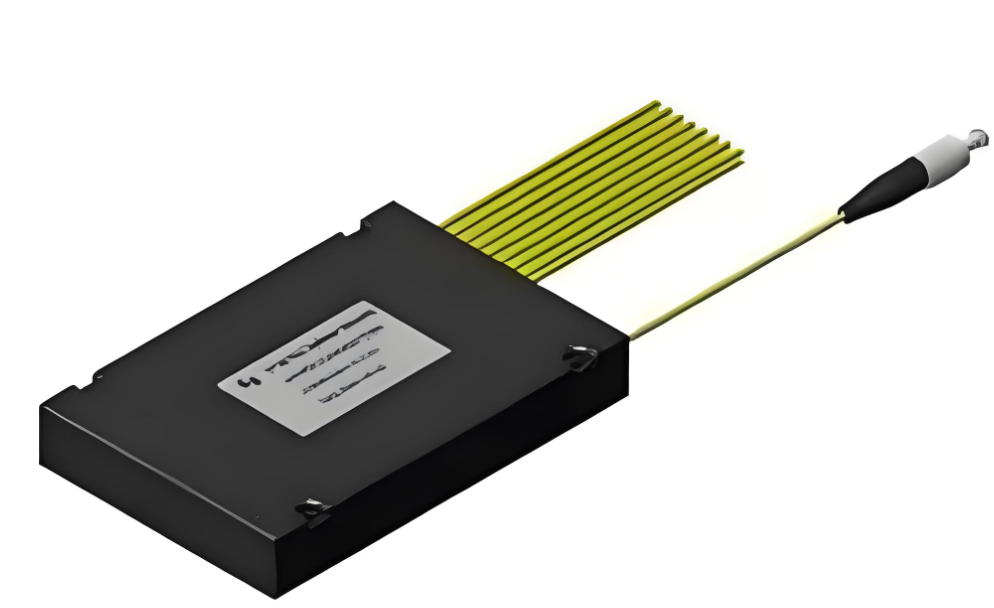

PLC-optinen jakaja koostuu kolmesta osasta: optisesta jakajan sirusta ja kuituoptisista ryhmistä, jotka on kytketty molemmissa päissä. Nämä kolme komponenttia on kohdistettava tarkasti; niiden suunnittelulla ja kokoonpanolla on ratkaiseva rooli PLC-jakajan vakaudessa. Siru käyttää puolijohdeteknologiaa jakaja-aaltoputken kasvattamiseen kvartsisubstraatille. Sirussa on yksi tulo ja N lähtöaaltoputkia. Sitten tulo- ja lähtökuituoptiset ryhmät kytketään sirun molempiin päihin, ja kotelo asennetaan muodostamaan optinen jakaja, jossa on yksi tulo ja N ulostuloa.
PLC Splitter -sirut voidaan suunnitella 1xN ja 2xN, joissa N on yleensä 2:n kerrannainen, kuten 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; ja epätasaisesti jakautuneet jakajat, kuten 1x3, 1x5, 1x9 jne. FTTR:n (Fiber to the Room) kysynnän kasvaessa epätasaisesti jakautuneiden tehonjakajien käyttö yleistyy ja valmistusprosessista tulee entistä haastavampi. PLC-optisilla splitter-siruilla on etuja, kuten alhainen hinta, korkea luotettavuus, suuri joustavuus ja skaalautuvuus, mikä tekee niistä erityisen sopivia erilaisiin sovellusskenaarioihin, kuten siirtojärjestelmiin, verkkointegraatioon, laajakaistayhteyksiin, valokuituviestintään ja multimediapalveluihin.
Polarisaatiota ylläpitävä PLC-jakaja Polarisaatiota ylläpitävä PLC-jakaja pääasiallisesti toteuttaa... Polarisaatiotilaa ylläpitäen syöttöteho jaetaan tasaisesti käyttämällä tulona yksikanavaista polarisaatiota ylläpitävää kuituryhmää ja ulostulona monikanavaista polarisaatiota ylläpitävää kuituryhmää. Kuituun säteilevän lineaarisen polarimetrisen aallon polarisaatio pysyy muuttumattomana etenemisen aikana, ja polarisaatiomoodien välillä on vähän tai ei ollenkaan ristikytkentää, jolloin saavutetaan polarisaatiota ylläpitävä kytkentä ja säteen jakaminen. Tyypillisesti käytetään PANDA-kuitua. PLC-optisia jakajia käytetään pääasiassa erikoissovelluksissa, jotka vaativat polarisaation ylläpitoa, kuten valokuitutunnistimet tai koherentti tietoliikenne.
Optisiin jakajiin vaikuttavia suorituskykyindikaattoreita ovat yleensä:
Insertion Loss Insertion Loss (IL):Liitäntähäviö viittaa optisen tehon pienenemiseen tietyssä lähtöportissa suhteessa optiseen kokonaistulotehoon PLC-jakajan toiminta-aallonpituudella. Yksinkertaisesti sanottuna se on kunkin lähdön dB-häviö suhteessa tuloon. Yleensä mitä pienempi lisäyshäviö, sitä parempi jakajan suorituskyky on.
Palautustappio:Paluuhäviö viittaa desibeleinä heijastuneen valon (tuloon jatkuvasti siirtyvän sironneen valon) suhdetta valokuituliitännässä tulevaan valoon. Suurempi paluuhäviö vähentää paremmin heijastuneen valon vaikutusta valonlähteeseen ja järjestelmään.
Suuntavuus:Suuntavuus viittaa optisen lähtötehon suhteeseen ei-injektiovalon päässä ruiskutusvalotehoon (mitattu aallonpituus) PLC-jakajan samalla puolella normaalin toiminnan aikana.
Polarisaatiosta riippuva häviö:Polarisaatiosta riippuvainen häviö viittaa optisen lähtötehon maksimimuutokseen PLC-jakajan kussakin lähtöportissa, kun lähetetyn optisen signaalin polarisaatiotila muuttuu koko polarisaatiotilassa.
Eristäytyminen:Eristäminen viittaa kuituoptisen jakajan kykyyn eristää optisia signaaleja muilla optisilla poluilla tietystä optisesta polusta.
