Optisen viestinnän alalla VOA (Variable Optical Attenuator) on korvaamaton rooli. Optisen tehon säätelyn avainkomponenttina VOA ei ainoastaan takaa optisten signaalien vakaata lähetystä, vaan myös parantaa järjestelmän yleistä suorituskykyä.
Säädettävä optinen vaimennin on passiivinen optinen laite, joka on suunniteltu saavuttamaan säädettävä optisen tehon vaimennus. Se säätää tarkasti optisten signaalien energian vastaamaan erilaisten sovellusskenaarioiden vaatimuksia. VOA:t jaetaan pääasiassa kahteen luokkaan: mekaaniset muuttuvat optiset vaimentimet (MVOA) ja sähköiset muuttuvat optiset vaimentimet (EVOA). MVOA:t toteuttavat optisen tehon vaimennuksen manuaalisella säädöllä, kun taas EVOA:t muuttavat vaimennustasoja käyttämällä ajosähkösignaaleja, mikä tarjoaa erinomaisen säätötarkkuuden ja joustavuuden.
VOA:t ottavat käyttöön laajan valikoiman toimintamekanismeja, mukaan lukien pääasiassa mekaaniset, magneto-optiset, nestekide-, MEMS- (mikroelektromekaaniset järjestelmät), termooptiset ja akustooptiset tyypit.
1. Mekaaninen tyyppi: Valon reitin optista tehoa säädetään liikuttamalla valoa estäviä komponentteja, kuten levyjä tai kartioita. Tässä rakenteessa on yksinkertainen rakenne, mutta suhteellisen alhainen säätötarkkuus ja joustavuus.
2. Magneto-optinen tyyppi: Valoenergian vaimennus toteutetaan hyödyntämällä magneettikenttien alaisena olevien aineiden optisten ominaisuuksien muutoksia, nimittäin magneto-optista kiertovaikutusta. Tämä tyyppi tarjoaa korkean tarkkuuden ja vakauden, mutta sen hinta on korkeampi.
3. Nestekidetyyppi: Nestekiteiden taitekertoimen anisotropiasta johtuvan kahtaistaittavuuden perusteella ulkoinen sähkökenttä kohdistetaan nestekidemolekyylien suuntaamiseksi uudelleen, mikä säätelee valonläpäisyä. Nestekide-VOA:illa on nopea vastenopeus ja laaja vaimennusalue.
4. MEMS-tyyppi: Mikrosähkömekaanisella tekniikalla valmistetut mikropeilit kallistetaan sähköstaattisen voiman avulla heijastuneen valon intensiteetin säätämiseksi. MEMS VOA:ille on ominaista pieni koko, keveys ja korkea integrointitaso.
5. Lämpöoptinen tyyppi: Vaimennustasoja moduloidaan materiaalin optisten ominaisuuksien (esim. taitekerroin) vaihteluilla lämpötilakentissä. Lämpöoptisilla VOA:illa on yksinkertainen rakenne ja alhaiset kustannukset, mutta ne kärsivät kuitenkin hitaasta vastenopeudesta.
6. Akusto-optinen tyyppi: Ultraääniaallot synnyttävät jaksoittaista jännitystä akusto-optisten kiteiden sisällä, mikä saa aikaan säännöllisiä vaihteluja taitekertoimessa valonsäteiden moduloimiseksi. Akustooptiset VOA:t tarjoavat nopean viritysnopeuden ja erinomaisen vakauden.
VOA:ita käytetään laajalti optisessa viestinnässä, valokuitutunnistuksessa, optisissa instrumenteissa ja muilla aloilla.
1. Optinen tiedonsiirto: Tasapainota optisten signaalien voimakkuus eri kanavien välillä tasaisen signaalin laadun ylläpitämiseksi; säätää optisen signaalin tehoa mukautumaan vaihteleviin lähetysetäisyyksiin ja vastaanottimen ominaisuuksiin.
2. Kuituoptinen tunnistus: Simuloi optisen signaalin intensiteettiä erilaisissa ympäristöolosuhteissa testataksesi ja varmentaaksesi järjestelmän suorituskykyä ja luotettavuutta.
3. Optiset instrumentit: Käytetään laserlaitteisiin, fotonilaskureihin, spektrometreihin, optisiin mikroskooppeihin ja muihin laitteisiin optisen signaalin intensiteetin ja virtauksen ohjaamiseksi tarkkojen mittaustulosten saavuttamiseksi.
| Tuotteet | Parametrit | Yksikkö |
|---|---|---|
| Toiminta-aallonpituusalue | O-alue /C-kaista/L-kaista/Koko kaista/muut | nm |
| Vaimennuksen tyyppi | Kirkas tai tumma | - |
| Vaimennusalue | ≥15/20/30/40 | dB |
| Lisäyksen menetys | ≤0,7 | dB |
| Vaimennuksen resoluutio | Jatkuva | dB |
| Palautustappio | ≥45 | dB |
| Kuitutyyppi | SMF-28e | - |
| Vasteaika (10-90 % optinen teho) | ≤5 | ms |
| Ajojännite | 5/6.5 | V |
| Ajovoimaa | ≤5 | mW |
| Polarisaatiosta riippuvainen häviö | ≤0.2@ 10dB , ≤0.5 @<20dB att. | dB |
| Aallonpituudesta riippuva menetys | ≤0.6@ 10dB , ≤1.0 @<20dB yli 20 nm | dB |
| Suurin optinen teho | ≤500 | mW |
| Käyttölämpötila | -0~+70 | °C |
| Varastointilämpötila | -40~+85 | °C |
| Liittimen tyyppi | Mukautettu | - |

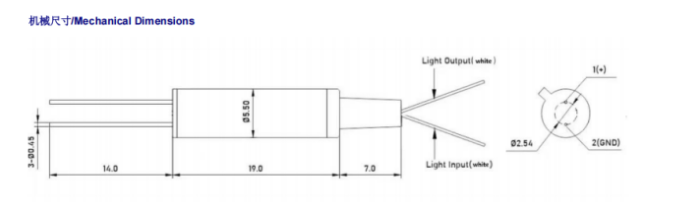

| Paketin koko | Φ5,5xL19 | mm |
| Parametri | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Tyyppi (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Aallonpituus (nm) | 1310±50 | 1550±50 | 1260-1650 | 850/1310±40 |
| Vaimennusalue (dB) | 0,8-60 | 0,8-60 | 0,8-60 | 0,8-60 |
| Alkuperäinen häviö (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Tuottohäviö (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Kuitutyyppi | SMF-28e | SMF-28e | SMF-28e | 50/125 tai 62,5/125 mm |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

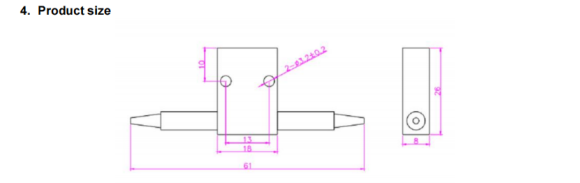

| Mitat (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Käyttölämpötila (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Säilytyslämpötila (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
