FBG:n stabiloidut pumppulaserit

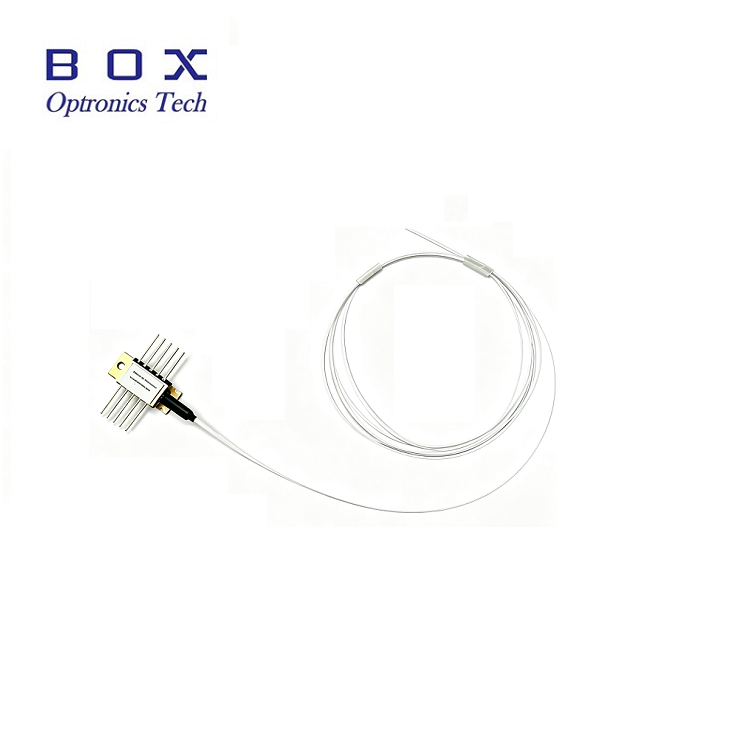

Box Optronics Fiber-Bragg-Grating FBG Stabilized Pump Lasers ovat kompakteja laserdiodeja, jotka on suunniteltu käytettäviksi pumppulasereina. Perhospakkaukset sisältävät integroidun lämpösähköisen jäähdyttimen (TEC) ja termistorin. Mustan nauhan parilla merkitty kuidun alue sisältää kuituun syövytetyn hilan, joka toimii Bragg-heijastimena ja antaa palautetta laserille. FBG-stabiloitu rakenne tuottaa ulostulon, jota spektraalisesti laajentavat satelliittitilat. FBG-stabiloitu laser ei ole yksi pituussuuntainen laser; Vaikka se on stabiloitu taajuuden suhteen, vahvistuskäyrä sisältää monia erilaisia ​​​​tiloja. Lisäksi nämä Bragg-ritilät ovat suhteellisen epäherkkiä lämpötilalle (<0,02 nm/°C). On huomattava, että SM-pigtailed-laserin tapauksessa kuidun jännityksen aiheuttama kaksoishehkutus voi muuttaa laserdiodin lähtöspektriä. Kuidun ominaisuuksista johtuen se ei vaikuta PM-pigtaioituihin lasereihin. Sitä on käytetty laajalti DWDM-, EDFA- ja CATV-järjestelmissä.

Box Optronics tarjoaa monia vaihtoehtoja FBG stabiloiduissa pumppulasereissa, meillä on 974 nm 976 nm 200 mW 400 mW 600 mW pumppu 14-PIN perhoslaserdiodi Hi1060 SM kuidulla tai PM kuidulla 976 nm FBG laserit tuottavat stabiloitua pumppua06 mW yksimuotoinen kuitupatsas tai 100 - 700 mW polarisaatiota ylläpitävällä kuitupaidalla. Spektrikaistanleveydellä <1 nm, ne soveltuvat hyvin Erbium-seostettujen kuitujen pumppaukseen, kuten Erbium-seostettuihin kuituvahvistimiin, tilalukittuihin oskillaattoriin ja CW-lasereihin.

980 nm:n FBG-stabiloidut pumppulaserit käyttävät tasomaista rakennetta, jossa on siru apukantoaallon päällä. Suuritehoinen siru on suljettu hermeettisesti epoksivapaaseen ja vuotovapaaseen 14-pinniseen perhospakkaukseen ja varustettu termistorilla, lämpösähköisellä jäähdyttimellä ja monitoridiodilla. 980 nm:n pumppumoduuli käyttää FBG-stabilointia emission aallonpituuden "lukitsemiseen". Se tarjoaa kohinattoman kapeakaistaisen spektrin jopa lämpötilan, taajuusmuuttajan virran ja optisen takaisinkytkennän vaihteluissa. Aallonpituusvalinta on saatavilla sovelluksille, jotka vaativat korkeinta suorituskykyä spektrinhallinnassa korkeimmilla käytettävissä olevilla tehoilla. Tämä moduuli on Telcordia GR-468-CORE -vaatimusten mukainen.
