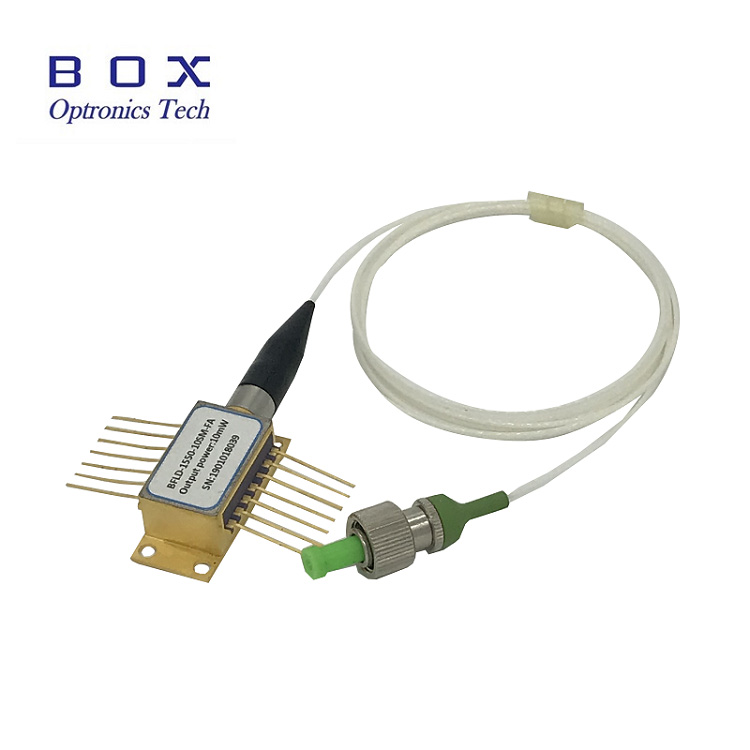

Tehokas 1550 nm DFB kuitukytketty butterfly-laserdiodi
  • Air ProTehokas 1550 nm DFB kuitukytketty butterfly-laserdiodi
  • Air ProTehokas 1550 nm DFB kuitukytketty butterfly-laserdiodi
  • Air ProTehokas 1550 nm DFB kuitukytketty butterfly-laserdiodi
  • Air ProTehokas 1550 nm DFB kuitukytketty butterfly-laserdiodi

Tehokas 1550 nm DFB kuitukytketty butterfly-laserdiodi

Suuritehoista 1550 nm:n DFB kuitukytkettyä perhosdiodia käytetään pääasiassa optisena signaalina suuren kapasiteetin pitkän matkan optisessa viestinnässä sekä monenlaisissa uusissa sovelluksissa, kuten kuitutunnistuksessa, 3D-tunnistuksessa, kaasutunnistuksessa ja sairauksien diagnosoinnissa. hengitys- ja verisuonivalvonnana. Kaasuntunnistuksen alalla sitä käytetään valonlähteenä kaasuantureille, jotka havaitsevat metaanikaasuvuodot tehdasputkien ympäriltä.

Lähetä tiedustelu

Tuotteen Kuvaus

1. Yhteenveto suuritehoisesta 1550 nm DFB kuitukytketystä butterfly-laserdiodista

1550 nm DFB Fiber Coupled Butterfly -laserdiodia käytetään pääasiassa optisena signaalina korkean kapasiteetin pitkän matkan optisessa viestinnässä sekä monenlaisissa uusissa sovelluksissa, kuten kuitutunnistuksessa, 3D-tunnistuksessa, kaasuntunnistuksessa ja sairauksien diagnosoinnissa, kuten hengitystiehyessä. ja verisuonten seuranta. Kaasuntunnistuksen alalla sitä käytetään valonlähteenä kaasuantureille, jotka havaitsevat metaanikaasuvuodot tehdasputkien ympäriltä.

BoxOptronics tarjoaa DFB-LD:n aallonpituuksilla 1270nm - 1610nm, joita on käytetty useissa sovelluksissa.

BoxOptronics DFB-LD -moduulit ovat RoHS-direktiivin mukaisia. Moduuli on 14-nastainen perhonen muotoinen ja sisältää TEC:n lämpötilan säätöön ja PD:n optiseen lähtömonitoriin.

2. Suuritehoisen 1550 nm DFB kuitukytketyn butterfly-laserdiodin esittely

1550 nm DFB Fiber Coupled Butterfly -laserdiodia käytetään pääasiassa optisena signaalina korkean kapasiteetin pitkän matkan optisessa viestinnässä sekä monenlaisissa uusissa sovelluksissa, kuten kuitutunnistuksessa, 3D-tunnistuksessa, kaasuntunnistuksessa ja sairauksien diagnosoinnissa, kuten hengitystiehyessä. ja verisuonten seuranta. Kaasuntunnistuksen alalla sitä käytetään valonlähteenä kaasuantureille, jotka havaitsevat metaanikaasuvuodot tehdasputkien ympäriltä.

BoxOptronics tarjoaa DFB-LD:n aallonpituuksilla 1270nm - 1610nm, joita on käytetty useissa sovelluksissa.

BoxOptronics DFB-LD -moduulit ovat RoHS-direktiivin mukaisia. Moduuli on 14-nastainen perhonen muotoinen ja sisältää TEC:n lämpötilan säätöön ja PD:n optiseen lähtömonitoriin.

3. Tehokas 1550 nm DFB kuitukytketyn butterfly-laserdiodin ominaisuudet

Esimerkkejä optisista lähtökohdista: 1310nm/40mW, 1550nm/10mW, 20mW, 100mW, 1653nm;

Keskiaallonpituus 1550nm;

14-nastainen perhonen paketti;

Sisältää optisen eristimen, monitorin valokuvadiodin ja jäähdyttimen;

FC/APC tai FC/PC kuituliitin.

4. Suuritehoisen 1550 nm:n DFB-kuitukytketyn butterfly-laserdiodin käyttö

CATV-järjestelmä;

CWDM/DWDM optinen viestintä;

LAN-, WAN- ja metroverkot;

CW 1550nm laserlähde.

5. Sähköoptiset ominaisuudet (T = 25℃) suuritehoisen 1550 nm DFB kuitukytketyn butterfly laserdiodin

Parametri Symboli Kunto Min. Typ. Max. Yksikkö
Keskiaallonpituus λc TL=15~35℃ CW 1548 1550 1552 nm
Optinen lähtöteho PO - 10 - - mW
Kynnysvirta ITH - - 10 35 mA
Rinnetehokkuus ƞ CW lähtöteho 5mW 0.05 0.11 0.2 mW/mA
Käyttövirta Iop PO = 10 mW (CW) - 100 200 mA
Spektrin viivanleveys LW FWHM - 3 - MHz
Laser eteenpäin jännite VF CW lähtöteho 10mW - 1.2 3.0 V
Tarkkaile pimeää virtaa ID - - - 0.1 μA
Kaistanleveys (@-3dB) BW - - 2.5 - GHz
Sivutilan vaimennussuhde SMSR CW 35 40 - dB
Optinen eristys - -10 < TC < +70℃ 30 - - dB
Suhteellisen voimakkuuden kohina RIN CW, lähtöteho 5mW - -145 - dB
TEC asetettu lämpötila Ts - 15 - 35
Tuloimpedanssi ZIN - 22 25 28 Ω
Termistorin virta ITC - 10 - 100 μA
Termistorin vastus RTH TL = 25℃ 9.5 10 10.5 KΩ
TEC-virta ITEC TL = 25℃, TC = 70℃ - - 1.5 A
TEC-jännite VTEC TL = 25℃, TC = 70℃ - - 3.5 V
TEC-kapasiteetti ΔT Tc = 70℃ - - 50
Termistorin lämpötila - - - - 100
Aallonpituuden ajautuminen (EOL) △λ Testattu ohi
25 vuoden käyttöikä
- - ±0,1 nm
Aallonpituus Lämpötilakerroin Δλ/ΔT TEC lämpötila
klo 15-35
- 0.09 - nm/℃
Aallonpituus Virtakerroin Δλ/ΔΙ - - 0.01 - nm/mA

6. Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö:mm) suuren tehon 1550 nm DFB kuitukytketyn butterfly-laserdiodin

Tyyppi 1

Tyyppi 2

7. Tehokkaan 1550 nm DFB-kuitukytketyn butterfly-laserdiodin toimitus, toimitus ja jakelu

Kaikki tuotteet on testattu ennen lähettämistä;

Kaikilla tuotteilla on 1-3 vuoden takuu. (Laatutakuun alkamisen jälkeen veloitetaan asianmukainen huoltopalvelumaksu.)

Arvostamme liiketoimintaasi ja tarjoamme välittömän 7 päivän palautusoikeuden. (7 päivää tavaroiden vastaanottamisen jälkeen);

Jos myymälästämme ostamasi tuotteet eivät ole täydellistä laatua, eli ne eivät toimi sähköisesti valmistajan ohjeiden mukaisesti, palauta ne meille vaihtamista tai hyvitystä varten.

Jos tuotteet ovat viallisia, ilmoita meille 3 päivän kuluessa toimituksesta;

Kaikki tuotteet on palautettava alkuperäisessä kunnossaan, jotta ne ovat oikeutettuja hyvitykseen tai vaihtoon;

Ostaja vastaa kaikista toimituskuluista.

8. FAQ

K: minkä aallonpituuden haluaisit?

V: Meillä on suuret aallonpituudet 1270nm - 1650nm.

K: Mikä on lähtötehon vaatimus?

V: Meillä on 10mW ja 20mW vaihtoehtoja, voimme myös muokata tarpeidesi mukaan.

K: Millaisen kuitutyypin haluaisit?

V: SM-kuitu tai PM-kuitu.
